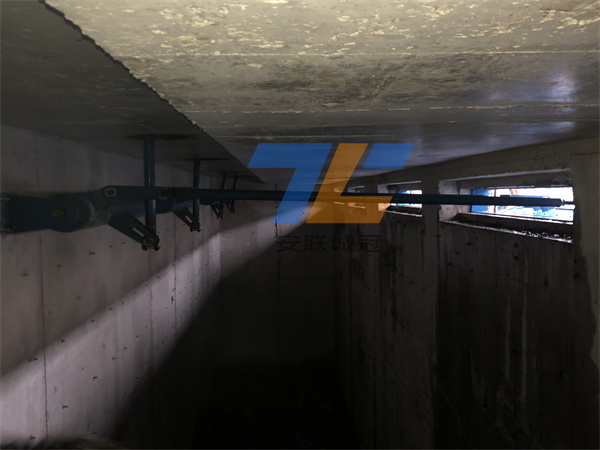

活性炭翻板濾池的組成部分包括:進水閘板閥-翻板閥-多功能U型濾管-縱向布水布氣管-下定位板-上定板-鵝卵石墊層-活性炭濾料。

翻板濾池介紹：

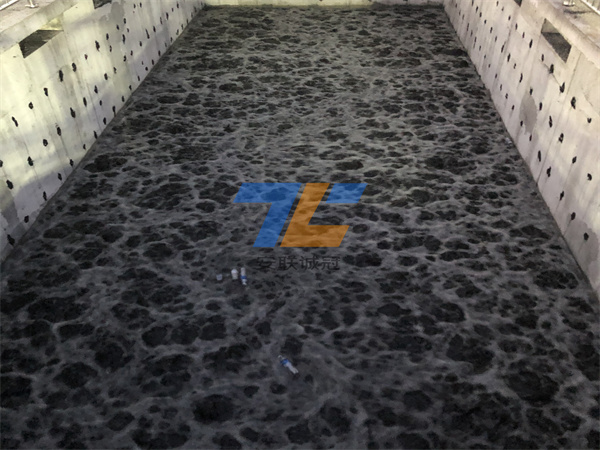

    翻板濾池的工作原理與其他類型氣水反沖洗濾池相似：原水通過進水渠經進水堰均勻流入濾池，水以重力滲透穿過濾料層，并以恒水頭過濾后匯入集水室。濾池反沖洗時，先關進水閥門，然后按氣沖、氣水沖、水沖3個階段開關相應的閥門。一般重復兩次后關閉排水閥，打開進水閥門，恢復到正常過濾工況。

    翻板濾池在反沖系統、排水系統與濾料選擇方面有新的技術性突破，因為翻板濾池擁有自己獨特的過濾技術：允許濾料任意組合，有較好的截污能力；具有特殊的反沖系統，池內不設反沖洗排水槽、反沖洗強度大、濾料不會流失、耗水量少且濾料沖洗得干凈；反沖洗時間短、周期長，基建投資省、運行費用低、施工簡單、工期短等特點。

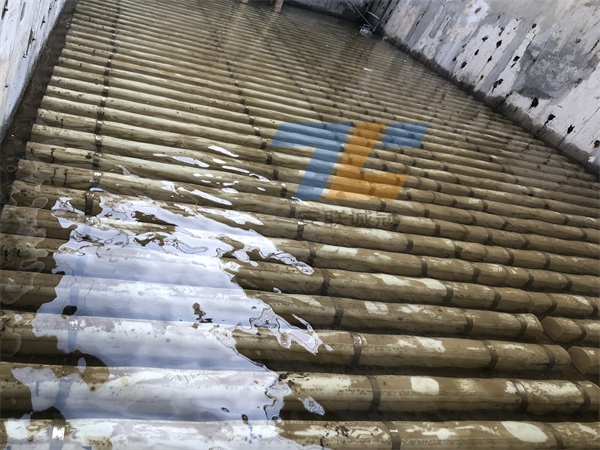

    3、翻板濾池的配氣、配水系統使用了布氣、布水橫、豎管，因其幾何形狀、開孔孔徑和開孔分布的特殊性，在相同的氣、水反沖強度下提高了支撐層、濾層的洗凈度，不會有反沖洗死角。反沖洗時，在集水管廊頂板下和橫管內可同時形成兩個均勻的氣墊層，既保證了布氣、布水的均勻性又可以避免氣、水分配出現脈沖現象，也充分體現反沖系統的獨到之處。
