泥水分流側向流倒V型斜板填料是一種新型的水處理設備，廣泛應用于污水處理、工業廢水處理及飲用水處理等領域。其核心設計基于倒V型斜板結構，通過優化水流路徑和沉淀效率，實現泥水的快速分離。

一、工作原理

1. 倒V型斜板結構：
   斜板呈倒V型排列，水流沿水平方向流動，泥沙等懸浮物在重力作用下沿斜板表面下滑，終沉淀至池底。這種設計避免了傳統垂直流沉淀池中水流與泥沙的相互干擾，提高了沉淀效率。

2. 側向流與泥水分流：
   水流從斜板一側進入，沿水平方向流動，泥沙則沿斜板表面垂直下沉，形成清晰的泥水分流路徑。這種設計延長了泥沙的沉降路徑，縮短了水平流速，進一步提升了沉淀效果。

3. 淺池理論應用：
   通過減小沉淀池的有效水深，增加沉淀面積，使泥沙在更短的時間內完成沉降，適用于高懸浮物濃度的廢水處理。

二、技術特點

1. 沉淀：
   倒V型斜板設計顯著增加了沉淀面積，縮短了泥沙沉降時間，出水懸浮物（SS）去除率可達85%以上，出水濁度穩定低于10mg/L。

2. 占地面積小：
   相比傳統沉淀池，側向流沉淀池的占地面積可減少30%-40%，特別適用于用地緊張的改造項目。

3. 抗沖擊負荷能力強：
   倒V型斜板結構能夠有效應對水質和水量的波動，出水水質穩定，耐負荷變化沖擊能力強。

4. 模塊化設計：

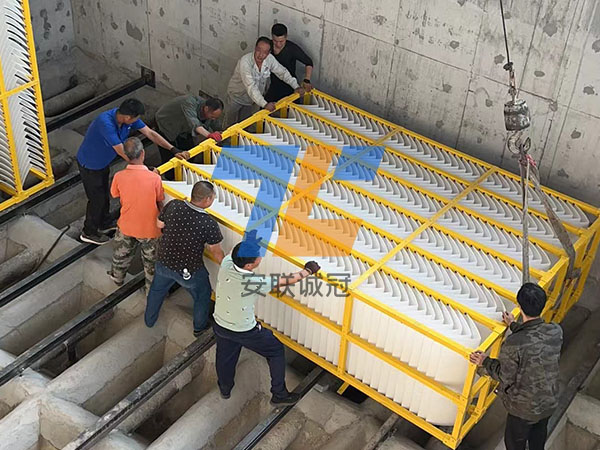

   斜板采用標準化模塊設計，安裝方便，可根據實際處理需求調整層數和間距，適應不同規模的水處理工程。

5. 維護簡便：
   斜板表面光滑，不易積泥，定期清理即可保持運行。部分設計還配備了自動沖洗裝置，進一步降低了維護成本。

三、應用場景

1. 市政污水處理：
   用于污水處理廠的初沉池或二沉池，提高沉淀效率，降低后續處理負荷。

2. 工業廢水處理：
   適用于化工、印染、造紙等行業的廢水處理，能夠有效去除廢水中的懸浮物和膠體物質。

3. 飲用水處理：
   在自來水廠中，可作為預處理或深度處理單元，提高出水水質，保障供水安全。

4. 中水回用：
   用于中水回用系統的沉淀池，提高回用水水質，滿足工業或景觀用水需求。

四、設計參數

• 斜板傾角：通常為45°-60°，以確保泥沙順暢下滑。
• 斜板間距：一般為30mm-50mm，避免堵塞并保證水流均勻分布。
• 水力負荷：根據水質和處理要求設計，通常為0.8-1.2m³/(m²·h)。
• 排泥方式：可采用橫掃式除泥裝置，定期排出沉淀的泥沙。
•


五、優勢總結

• 性：倒V型斜板設計顯著提高了沉淀效率，出水水質優良。
• 經濟性：占地面積小，建設成本低，運行維護費用少。
• 適應性：模塊化設計使其能夠靈活適應不同規模和處理要求的水處理工程。
• 可靠性：結構簡單，運行穩定，抗沖擊負荷能力強。
•

• 六、注意事項
  1. 斜板安裝精度：需確保斜板安裝水平，避免因安裝不當導致水流短路或泥沙沉積不均。
  2. 定期清理：雖然斜板表面不易積泥，但仍需定期檢查和清理，防止長期運行后出現堵塞。
  3. 水質監測：建議定期監測出水水質，及時調整運行參數，確保處理效果穩定。
